这款机型适用于中大型材料的切割,采用总线绝对值,开机无需回机械原点,运丝平穏,线弓小,省时又省力.

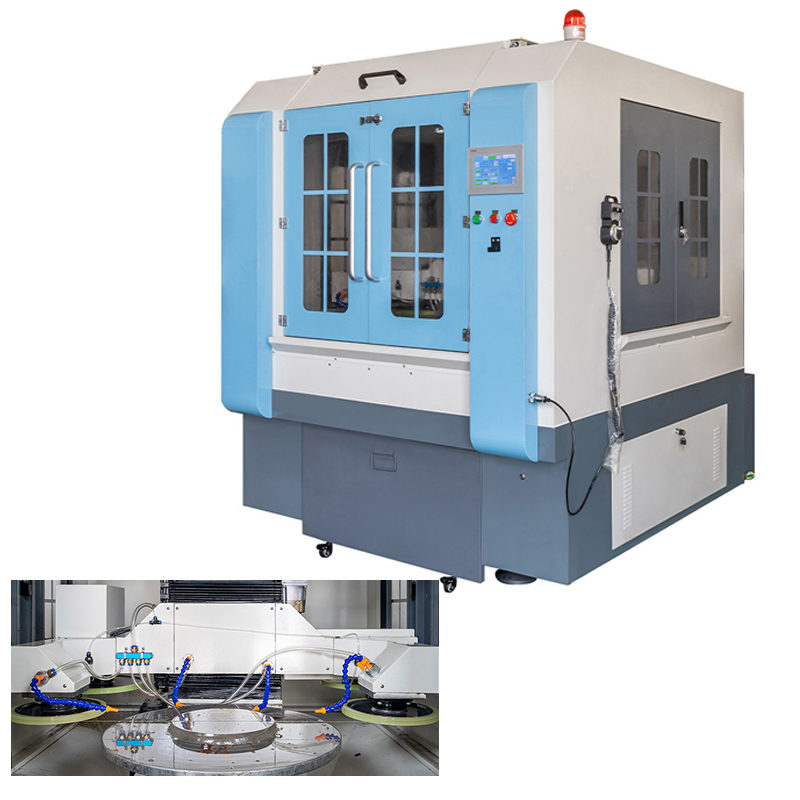

• KLDJ60Q环线切割机钻石锯线，往覆式运转，微电脑及 PLC 控制 • 高速线设计，搭配 MDWEC 钻石线，缩短 50% 工时，成本低，提高生产力 • 可设定摇摆功能，优异的完工厚度控制及完工表面 • 适用于高硬度、易碎材质；通用性的工作台面设计，适合广泛形状的工件切割应用 • 线损低（Kerfs-off），减少下一阶段的加工时间（Lapping & Polishing），可降低工时、人力及材料的损耗 • 人机接口系统沟通顺畅，操作维修简单，耗材寿命长、易更换、取得容易
规格 |
||||
|---|---|---|---|---|
|
KLDJ60Q |
||||
|
工作台尺寸 |
Φ600 mm |
|||
|
直线轴行程 |
Y380×Z350 mm |
|||
|
最大产品尺寸 |
Φ600×350 mm |
|||
|
工作台承重 |
300Kg |
|||
|
工作台最大转速 |
30 RPM |
|||
|
最大线速度 |
2700 m/min |
|||
|
加工效率 |
0.1～1000 mm/min |
|||
|
金钢砂环线直径 |
Φ0.35～0.8 mm |
|||
|
定位精度 |
士0.01 mm |
|||
|
加工精度 |
≤0.05 mm |
|||
|
加工表面粗糙度 |
Ra ≤ 1.25 |
|||
|
金刚砂线长 |
3730 mm |
|||
|
主导轮盘直径 |
Φ350 mm |
|||
|
副导轮盘直径 |
Φ260 mm(3PCS) |
|||
|
气缸最大推力 |
377 N |
|||
|
触摸屏大小 |
7 ″ |
|||
|
设备的功率 |
5 Kw |
|||
|
气源压力 |
0.6～0.8 MPa |
|||
|
工作电压 |
220V 50Hz 士10% |
|||
|
环境温度 |
10℃～30℃ |
|||
|
设备重量 |
1500 Kg |
|||
|
设备主体尺寸 |
1510×1680×1850 mm |
|||
